Hangzhou Huaxing Kechuang Holding Group Co., Ltd. és un dels principals fabricants i proveïdors de coixinets de boles de contacte angular 7305bdb a la Xina. Com que disposem d'equips de producció líders al món-i una gran capacitat de fabricació, us donem la benvinguda a comprar coixinets a granel d'alta qualitat a preus competitius a la nostra fàbrica.

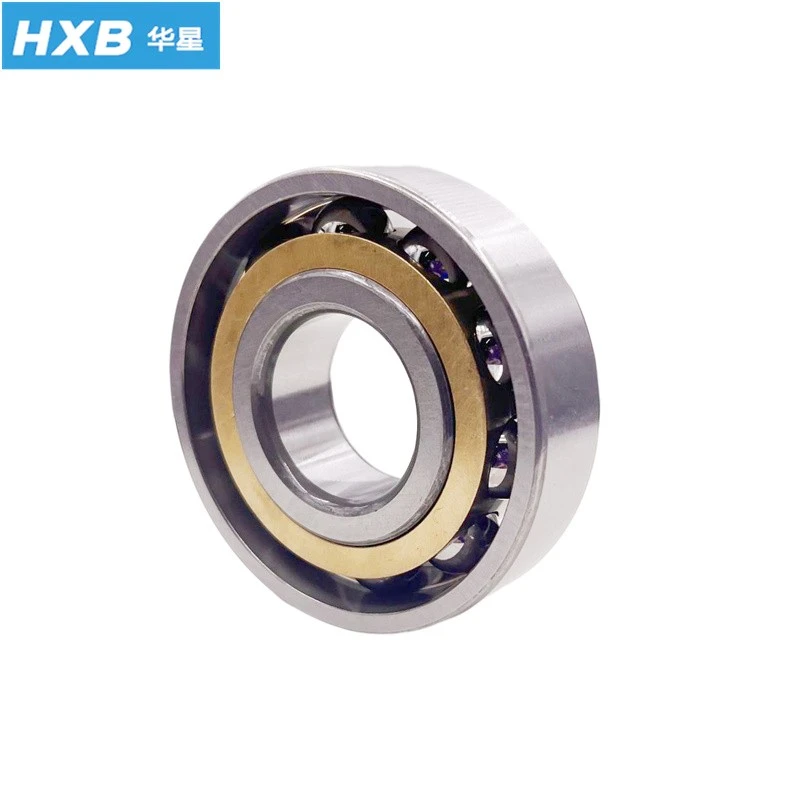

Rodament No. 7305BMDBP5-Coixinets de boles de contacte angular
Substitucions equivalents
| Marca | Model de conjunt complet | Observacions |
|---|---|---|
| SKF | 2‑7305 BECBM/P5 DB | BECBM: angle de contacte de 40 graus, gàbia de llautó mecanitzat; DB factory pre-mabinat esquena a esquena; Classe de precisió P5 |
| FAG | 7305-B-MP-DB-P5 | Gàbia de llautó mecanitzat MP =, conjunt universal DB combinat, classe de precisió P5 |
| NSK | 7305 BWDB/P5 | W=gàbia de llautó; WDB=conjunt concordat; Classe de precisió P5 |
| NTN | 7305B-M-DB/P5 | M: gàbia de llautó, conjunt DB combinat, classe de precisió P5 |
| KOYO | 7305BG-DB/P5 | G: gàbia de llautó mecanitzat, conjunt combinat DB adossat, classe de precisió P5 |
| HXB | 7305BMDB-P5 | M: gàbia mecanitzada de llautó, conjunt de DB pre-mabinat de fàbrica, grau de precisió P5; referència creuada directa per a aplicacions d'exportació |
Dades tècniques
|
Model núm. |
7305BMDBP5 |
|
|
Material de l'anell |
GCr15, 100Cr6, SUJ2 |
|
|
Material de la gàbia: |
Llautó |
|
|
Material de la gàbia: |
Acer |
|
|
Angle: |
40 |
|
|
Segell: |
No |
|
|
Classe de tolerància: |
P5, ABEC5 |
|
|
Lubricació: |
Oli |
|
|
Pes del producte: |
0,023 kg |
|
|
Marca: |
HXB o OEM |
|
|
Paquet: |
Caixa i cartró |
| Model | d(mm) | D (mm) | B (mm) | r (mm) | Cr (kN) | Cor (kN) | Velocitat de greix (r/min) | Velocitat de l'oli (r/min) | Pes (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 7300B | 10 | 35 | 11 | 0.6 | 12.2 | 7.10 | 16500 | 24000 | 0.056 |
| 7301B | 12 | 37 | 12 | 0.6 | 13.8 | 7.85 | 15200 | 22500 | 0.068 |
| 7302B | 15 | 42 | 13 | 0.6 | 16.3 | 9.20 | 13800 | 20500 | 0.085 |
| 7303B | 17 | 47 | 14 | 1.0 | 19.8 | 11.0 | 12500 | 18500 | 0.110 |
| 7304B | 20 | 52 | 15 | 1.0 | 24.5 | 14.0 | 11000 | 16500 | 0.145 |
| 7305B | 25 | 62 | 17 | 1.1 | 31.5 | 19.2 | 9300 | 14000 | 0.225 |
| 7306B | 30 | 72 | 19 | 1.1 | 38.8 | 24.8 | 7800 | 11800 | 0.335 |
| 7307B | 35 | 80 | 21 | 1.5 | 46.2 | 29.8 | 7000 | 10300 | 0.460 |
| 7308B | 40 | 90 | 23 | 1.5 | 54.5 | 36.2 | 6200 | 9000 | 0.625 |
| 7309B | 45 | 100 | 25 | 1.5 | 63.0 | 42.8 | 5600 | 8000 | 0.810 |
| 7310B | 50 | 110 | 27 | 2.0 | 71.2 | 49.5 | 5000 | 7200 | 1.030 |
| 7311B | 55 | 120 | 29 | 2.0 | 80.0 | 56.2 | 4500 | 6500 | 1.280 |
Característiques
Angle de contacte gran de 1. 40 graus (codi B): capacitat de càrrega axial molt més gran que AC (25 graus)/A (30 graus), prioritzat per a càrrega combinada axial + radial pesada, resistència a l'empenta axial unidireccional-.
2. Gàbia mecanitzada de llautó (M): alta resistència mecànica, resistència a la calor, estable a alta velocitat i alta temperatura, anti-deformació, adequada per a càrregues pesades/lubricació en condicions de treball pobres en comparació amb la gàbia de niló.
Estructura de càrrega mitjana pesada de la sèrie 3. 73: espai d'elements rodants més ampli, bola d'acer més gran, capacitat de càrrega estàtica i dinàmica més alta que la sèrie 72; forta rigidesa, petita deformació elàstica sota càrrega.
4. Estructura separable única: l'anell interior + la bola + la gàbia es poden separar de l'anell exterior; necessita un muntatge aparellat (DB d'esquena-a-esquena / DF cara{-a-cara / tàndem DT) per suportar la càrrega axial bidireccional.
5. Material: acer cromat estàndard GCr15, endurit, bona resistència al desgast i a la fatiga.
Per què s'adopta la gàbia de llautó per als coixinets de boles de contacte angular de la sèrie 7300?
La sèrie 7300 està dissenyada per a condicions de treball industrials de-càrrega pesada i de velocitat-moderada, com ara reductors, compressors d'aire i maquinària de construcció. Les gàbies de llautó són l'opció preferida per a aquesta sèrie de coixinets principalment pels motius següents:
El llautó té una resistència mecànica i una rigidesa estructural excepcionals. Pot resistir la deformació sota càrregues radials i axials pesades, així com les càrregues d'impacte, evitant la fractura o la distorsió de la gàbia causada per una gran força dinàmica del coixinet.
Funciona de manera estable a velocitats de rotació mitjanes i genera poca vibració i soroll, guiant eficaçment les boles de rodament de manera uniforme durant el funcionament.
El llautó té una conductivitat tèrmica excel·lent, que dissipa ràpidament la calor de fricció a l'interior del coixinet i evita l'acumulació excessiva de temperatura en funcionament continu{0}}resistent.
El material presenta una bona resistència al desgast i compatibilitat amb la lubricació tant amb greix com amb oli circulant, adaptant-se a diversos modes de lubricació de maquinària pesada.
El llautó presenta una gran estabilitat dimensional i resistència a la corrosió, adequat per a entorns de treball durs amb humitat, lleugera contaminació d'oli o fluctuacions de temperatura.
Aplicacions
Aquest conjunt combinat DB esquena amb esquena amb un angle de contacte de 40 graus ofereix una gran rigidesa, una forta resistència al moment de gir i una precisió de rotació P5. La gàbia de llautó mecanitzat s'adapta al funcionament continu de velocitat mitjana-alta.
‑ Màquines-eina de precisióSub-eixos de torn CNC, eixos de mola, eixos auxiliars de centres de mecanitzat, mandrinadores de precisió. Maneja càrregues combinades radials i axials bidireccionals.
‑ Caixes de canvis i reductors de precisióServoreductors, reductors d'articulacions de robot, suports de sortida de la caixa de canvis d'alta velocitat. Absorbeix les càrregues d'empenta generades per l'engranatge d'engranatges.
‑ Equips d'automatitzacióTaules rotatives CNC, capçals d'indexació de precisió. Ideal per a càrrega compensada i requisits estrictes d'extinció.
‑ Bombes i compressors d'alta velocitatBombes de cargol, compressors de procés. La gàbia de llautó garanteix un rendiment estable a llarg termini sota força axial bidireccional.
‑ Maquinària tèxtilEixos de torsió d'alta velocitat, eixos de bobinat de precisió per a un funcionament suau a velocitat mitjana-alta.
‑ Maquinària d'impressió i embalatgeEls rodets d'impressió d'alta velocitat, els eixos rotatius de les màquines de troquelat, minimitzen l'excés de rotació.
‑ Equips de prova i fixació de precisióMàquines d'assaig de cargols, màquines rotatives d'alta velocitat.
No apte per: càrregues de xoc pesades, condicions de càrrega pesada de velocitat extremadament baixa, aplicacions de càrrega radial pura sense empenta axial.
HXB Introducció
Fundada el 1995, com a fabricant líder de coixinets de boles a la Xina, HXB ofereix més de 1.000 tipus de coixinets de boles per satisfer les necessitats dels nostres clients. Amb un excel·lent equip de producció i equip tècnic, podem subministrar productes d'alta qualitat de manera coherent.
La nostra capacitat de producció:
- Coixinets de boles profunds:34 línies de producció, 30.000.000 unitats per any
- Coixinets de boles de contacte angular:14 línies de producció, 3.000.000 unitats per any
Camps d'aplicació:motors elèctrics, bombes, màquina tèxtil, electrodomèstic, eix de màquina-eina, màquina CNC, indústria sanitària, fabricació d'intel·ligència, etc.
Certificat:IATF16949:2016, ISO9001:2015
Defensem l'artesania rigorosa i el desenvolupament innovador, compromesos a oferir solucions de coixinets superiors i a crear valor a-a llarg termini per als socis globals.
Avantatges
HXB es va fundar el 1995, amb gairebé30 anysde desenvolupament dedicat, ara opera HXB6filials.
∗ 2 centres d'R+D d'alta-tecnologia
∗ 2 fàbriques de fabricació modernes- Hangzhou Yijia Precision Bearing Co., Ltd. i Zhejiang Ruiyang Bearing Technology Co., Ltd.
∗ Amb el suport d'avançadasistemes digitals de gestió MES i SPC
∗ IATF16949:2016, ISO9001:2015 i ISO14001certificacions
∗ Equips-de gamma alta i material-de gran qualitat
Sobre HXB
1. Fàbrica de Hangzhou - YJB
Fundada el juny de 2007,YJBes troba a Hangzhou. Com a filial deGrup HXB, som una empresa nacional-d'alta tecnologia i una empresa provincial de ciència i tecnologia especialitzada en R+D i fabricació dealta{0}}precisió, alta-velocitat, avançat, especial i professionalcoixinets.
Productes principals
Coixinets d'eix de precisió
Coixinets de boles de contacte angular
Coixinets de servomotor
Coixinets de la bomba de buit
Coixinets de suport de cargols de boles
Certificats
Exposició
PMF
P1: Quina diferència hi ha entre els coixinets de la sèrie 7300 i la sèrie 7200?
ResponLa sèrie 7300 pertany a la sèrie 3-coixinets de secció transversal gran-. La seva capacitat de càrrega és més d'un 40% superior a la de la sèrie 7200, amb una millor resistència als cops i un rendiment anti-bolcament, però una velocitat limitadora més baixa. S'utilitza principalment per a equips industrials-pesants, mentre que la sèrie 7200 s'aplica a escenaris de càrrega mitjana-i alta velocitat.
P2: Quin angle de contacte és el més popular per a la maquinària industrial general?
ResponEl tipus de CA de 25 graus és la primera opció per a aplicacions generals. Equilibra la velocitat de rotació, la càrrega radial i l'empenta axial, apte per a més del 90% de les condicions de treball convencionals de reductors, compressors d'aire i bombes d'aigua.
P3: Un únic coixinet 7300 pot suportar una càrrega axial bidireccional de manera independent?
ResponNo. Un coixinet de boles de contacte angular d'una-fila només pot suportar la força axial unidireccional. S'ha d'instal·lar per parells (DB/DF) amb dos o més coixinets per suportar càrregues axials bidireccionals.
P4: Quin grau de precisió s'hauria de seleccionar per a les caixes de canvis-resistents?
ResponEls graus P0/P6 s'adopten per a les caixes de canvis industrials normals; El grau de precisió P5 és adequat per a caixes d'engranatges servo d'alta-precisió i estructures de transmissió de precisió.
P5: Quin rang de temperatura poden suportar els coixinets d'acer estàndard 7300?
ResponEls coixinets estàndard GCr15 funcionen de manera estable entre -40 graus i 120 graus. Es requereixen coixinets d'alta temperatura temperats personalitzats per a un funcionament continu superior a 120 graus.
Avantatges i desavantatges de les gàbies de coixinets de llautó
Avantatges
Alta resistència a la tracció i rigidesa: resisteix la deformació sota càrregues pesades, cops i esforços alternatius; ideal per a coixinets-grans i resistents-com la sèrie 7300.
Conductivitat tèrmica superior: accelera la transferència de calor fora de l'interior del coixinet, baixa la temperatura de funcionament i allarga la vida útil.
Rendiment de funcionament suau: baix coeficient de fricció, guia estable de la bola, baix soroll i vibració durant la rotació.
Àmplia adaptabilitat a la lubricació: Compatible amb tots els lubricants habituals (greix, oli mineral, oli sintètic).
Bona resistència a la corrosió: no propens a l'oxidació en entorns industrials humits i polsosos.
Durable en funcionament continu-a llarg termini: menys propens a l'envelliment en comparació amb les gàbies de plàstic/resina.
Inconvenients
Cost més elevat: la matèria primera de llautó i el cost de mecanitzat són molt més alts que les gàbies d'acer estampat i les gàbies de resina fenòlica.
Pes més gran: la massa addicional de la gàbia augmenta la força centrífuga, de manera que les gàbies de llautó no són aptes per a escenaris de treball a ultra-alta- velocitat.
Inèrcia més gran: no apte per a eixos de precisió-alta velocitat que exigeixen una inèrcia dinàmica ultra-baixa.
Pèrdua per fricció lleugerament més alta que les gàbies de polímer en condicions de càrrega lleugera-baixa-velocitat.
